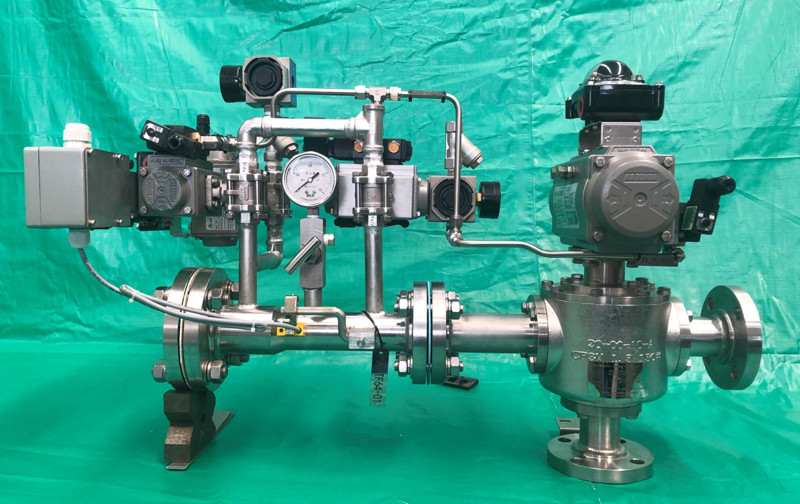

Modüler Tasarım Çelik Piggable Vanalar ANSI 150 Basınç Standardı

Çelik Piggable Gövde- Modüler tasarım- BJVP Pigging Valfi

genel bakış:

Piggable vanalar, piggable bir hatta ürün eklemek veya çıkarmak, ürün akışını doğru hedefe yönlendirmek ve transfer tamamlandıktan sonra hattı temizleyen piglerin hareketini kontrol etmek için tasarlanmış cihazlardır.BJVP HLDV/ILDV serisi piggable vanalar, piglenmiş hattan ürün yerleştirmek veya çıkarmak için paslanmaz çelik piggable gövdeyi özel olarak tasarlanmış gömme montajlı küresel vana ile birleştirir.Domuz durdurucular, pik dedektörler ve pigleme hava giriş/egzoz manifoldları gibi piglemeyi kontrol etmek için aksesuarlar, pigglenebilir gövdeye güvenli bir şekilde monte edilmiştir.Ortaya çıkan tasarım, bakım kolaylığı için ortak bileşenleri kullanırken çok çeşitli pigleme işlemlerini kapsayacak şekilde modülerdir.

parametreler:

Özellikler:

• Şişmiş domuzları kabul etmek için büyük boyutlu giriş deliği
• Çıkarmadan önce sıkışan basıncın pozitif olarak serbest bırakılmasını sağlamak için giriş kapağı havalandırma delikleri.
• Hava tahliye ve tahliye arasında seçim yapmayı kolaylaştırmak için tahliye vanası bağlantıları (1/2" NPT)
• Entegre Flanşlar
• Kolay mağaza/saha bakımı.
• Yedek parçalar ve conta kitleri kolayca temin edilebilir
• Pozitif durdurma plakası, akış yönüne uyum sağlamak için çalışma milinde 90 derece kolayca yeniden konumlandırılabilir.
• Çalışma sapı, topun konumunu doğrulamak için kolayca işaretlenir
• Kapak pabuçları, valfi döndürürken yapışmayı ortadan kaldırarak domuzların bilye boşluğuna tamamen girmesini sağlar * - diğer standart istek üzerine mevcuttur.

Avantajlar:

Geleneksel olarak imal edilmiş namlu tarzı fırlatıcılara ve alıcılara göre pigging valflerinin çeşitli avantajları vardır.Bir pigging valfi yerleştirmek için gereken ayak izi, namlu tipi fırlatıcıdan önemli ölçüde daha azdır.Namlu stiliyle ilişkili çok sayıda valf yerine artık tek bir çeyrek dönüşlü küresel valfi çalıştırdığınız için kullanımı basit.

Güvenlik, doğal özellikler ve yerleşik yedekliliğin yanı sıra pigleme işlemini gerçekleştirmek için azaltılmış adım sayısıyla artırılır.Ayrıca domuzla bir mermi durumu için ateş hattında olmayacaksınız.Ortam hacmi yüzde 91'e kadar azaltılabileceğinden, havayı atmosfere veriyorsanız, pigging valf çevre dostudur.

Valf sayısında ve konfigürasyonun genel boyutunda önemli bir azalma ile bakım basitleştirilmiştir.Argus pigging valfi, dünya çapındaki küçük, orta ve büyük petrol ve gaz üreticileri tarafından geniş çapta kabul görmektedir.

Resimler:
